Regel
Übersicht

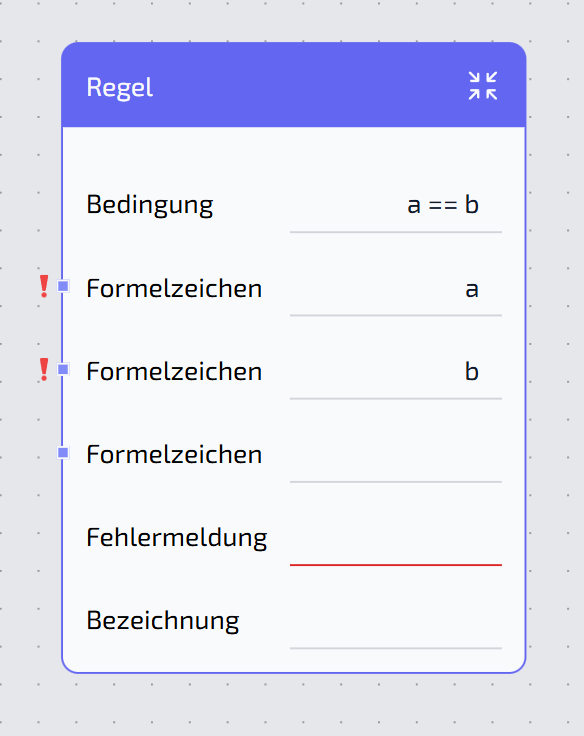

Die Regel-Node definiert Regeln zur Validierung des Modells. Regeln werden ausgewertet nachdem das 3D-Modell generiert wurde. Sie dienen dazu den Nutzer vor fehlerhaften Modellen zu bewahren und Tipps zur Fehlerbehebung zu geben. Jeder Input der mit dem Bruch der Regel zu tun haben könnte wird dem Nutzer markiert.
Inputs
| Eingabename | Typ | Beschreibung | Standardwert | Erforderlich |
|---|---|---|---|---|
Formelzeichen | Zahl, 2D-Vektor, 3D-Vektor, Boolean | Vergib ein Formelzeichen, um den Wert in der Bedingung zu verwenden. Verwende beliebig viele Formelzeichen. Formelzeichen sind nicht zwangsläufig erforderlich, aber sobald ein Formelzeichen eingetragen wird muss es auch einen Wert zugewiesen bekommen | - | Bedingt |
Eingabedetails
Formelzeichen
Vergib ein Formelzeichen, um den Wert in der Bedingung zu verwenden. Verwende beliebig viele Formelzeichen. Formelzeichen sind nicht zwangsläufig erforderlich, aber sobald ein Formelzeichen eingetragen wird muss es auch einen Wert zugewiesen bekommen.
Parameter
| Parametername | Typ | Beschreibung | Standardwert |
|---|---|---|---|
Bedingung | Text | Die Syntax der Bedingung ist analog zur Formel-Node. Ergibt die Bedingung falsch, wurde die Regel verletzt | - |
Fehlermeldung | Text | Die Fehlermeldung die dem Nutzer angezeigt wird, falls die Regel verletzt wird | - |
Bezeichnung | Text | Wenn die Node klein gemacht wird erscheint diese Bezeichnung. Dieser Parameter dient nur der Übersichtlichkeit | - |
Parameterdetails
Bedingung
Die Syntax der Bedingung ist analog zur Formel-Node. Ergibt die Bedingung falsch, wurde die Regel verletzt.
Fehlermeldung
Die Fehlermeldung die dem Nutzer angezeigt wird, falls die Regel verletzt wird. Dieser Parameter ist erforderlich.
Bezeichnung
Wenn die Node klein gemacht wird erscheint diese Bezeichnung. Dieser Parameter dient nur der Übersichtlichkeit. Standardmäßig -.
Outputs
Diese Node hat keine Outputs.
Hinweise
Regeln werden ausgewertet nachdem das 3D-Modell generiert wurde. Sie dienen dazu den Nutzer vor fehlerhaften Modellen zu bewahren und Tipps zur Fehlerbehebung zu geben. Jeder Input der mit dem Bruch der Regel zu tun haben könnte wird dem Nutzer markiert.
Verwandte Nodes
- Formel - Führt mathematische Operationen durch
- If-Abfrage - Führt bedingte Auswertung durch
