Extrusion
Übersicht

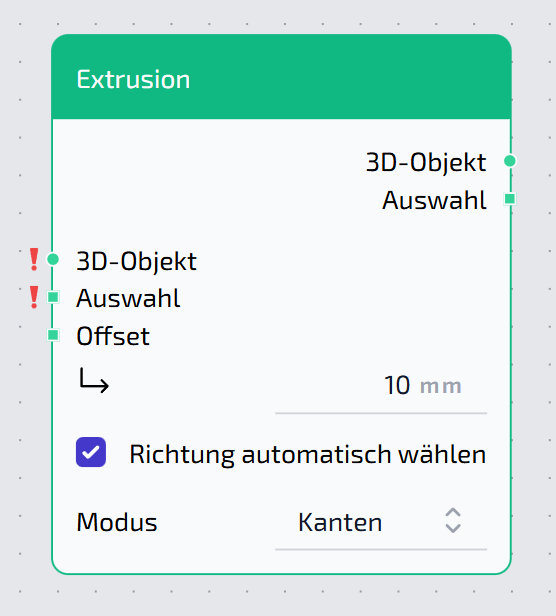

Die Extrusion-Node extrudiert eine Auswahl aus einem 3D-Objekt. Falls ein 2D-Pfad extrudiert werden soll, verwende die Node "2D-Pfad extrudieren", da diese Node nur mit 3D-Objekten arbeitet.
Inputs
| Eingabename | Typ | Beschreibung | Standardwert | Erforderlich |
|---|---|---|---|---|
3D-Objekt | 3D-Objekt | Das zu Grunde liegende 3D-Objekt | - | Ja |
Auswahl | Auswahl | Der Teil vom 3D-Objekt, der extrudiert werden soll | - | Ja |
Offset | Zahl | Wie weit soll extrudiert werden? | 10 | Nein |
Richtung | 3D-Vektor | Die Richtung, in die die extrudierten Flächen bewegt werden sollen. Wird nur angezeigt, wenn "Richtung automatisch wählen" deaktiviert ist | [0,0,1] | Nein |
Eingabedetails
3D-Objekt
Das zu Grunde liegende 3D-Objekt, aus dem eine Auswahl extrudiert werden soll.
Auswahl
Der Teil vom 3D-Objekt, der extrudiert werden soll. Kann Kanten oder Dreiecke enthalten, je nach gewähltem Modus.
Offset
Bestimmt, wie weit die Extrusion erfolgen soll. Angabe in Millimeter.
Richtung
Die Richtung, in die die extrudierten Flächen bewegt werden sollen. Wird nur angezeigt, wenn der Parameter "Richtung automatisch wählen" deaktiviert ist.
Parameter
| Parametername | Typ | Beschreibung | Standardwert |
|---|---|---|---|
Richtung automatisch wählen | Checkbox | Falls aktiviert, wird die Extrusionsrichtung automatisch anhand der ausgewählten Flächen gewählt | An |
Modus | Dropdown | Wählt aus, ob die ausgewählten Kanten oder die ausgewählten Dreiecke extrudiert werden sollen. Optionen: Kanten, Dreiecke | Dreiecke |
Triangle Modus | Dropdown | Wird nur angezeigt, wenn Modus auf "Dreiecke" gestellt ist und "Richtung automatisch wählen" aktiviert ist. Bestimmt die genaue Art der Extrusion. Optionen: gesammelt, individuell, durchschnitt | gesammelt |
Triangle Modus Details
- Gesammelt: Berechnet die anhand der Flächengröße gewichtete durchschnittliche Richtung aller ausgewählter Flächen und verschiebt alle Flächen in diese eine Richtung.
- Individuell: Orientiert sich an zusammenhängenden Flächen und extrudiert jede Fläche einzeln in die jeweilige Richtung, in die die Fläche zeigt.
- Durchschnitt: Bewegt jeden Punkt entlang der durchschnittlichen Richtung aller Dreiecke, die an diesen Punkt angrenzen.
Outputs
| Ausgabename | Typ | Beschreibung |
|---|---|---|
3D-Objekt | 3D-Objekt | Das 3D-Objekt nachdem die Auswahl extrudiert wurde |
Auswahl | Auswahl | Eine neue Auswahl, die die extrudierten Punkte, Kanten und Flächen markiert |
Ausgabedetails
3D-Objekt
Das 3D-Objekt nach der Extrusion der ausgewählten Bereiche.
Auswahl
Eine neue Auswahl, die die extrudierten Punkte, Kanten und Flächen markiert.
Beispiel-Verwendung

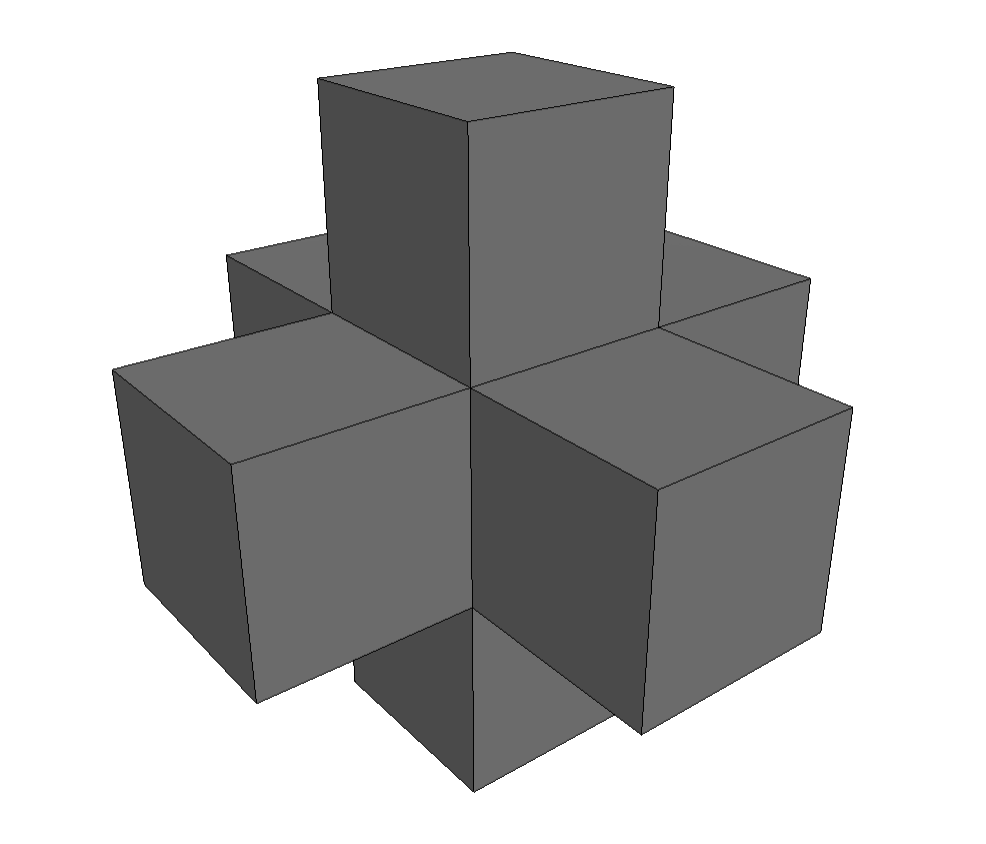

Dieses Beispiel zeigt die Extrusion im individuellen Modus am Beispiel eines Würfels der vollständig ausgewählt ist. Jede Fläche wird einzeln in ihre jeweilige Richtung extrudiert, was besonders bei komplexen Geometrien mit unterschiedlich orientierten Flächen nützlich ist.
Verwandte Nodes
- 2D-Pfad extrudieren - Extrudiert einen 2D-Pfad
