2D-Pfad extrudieren
Übersicht

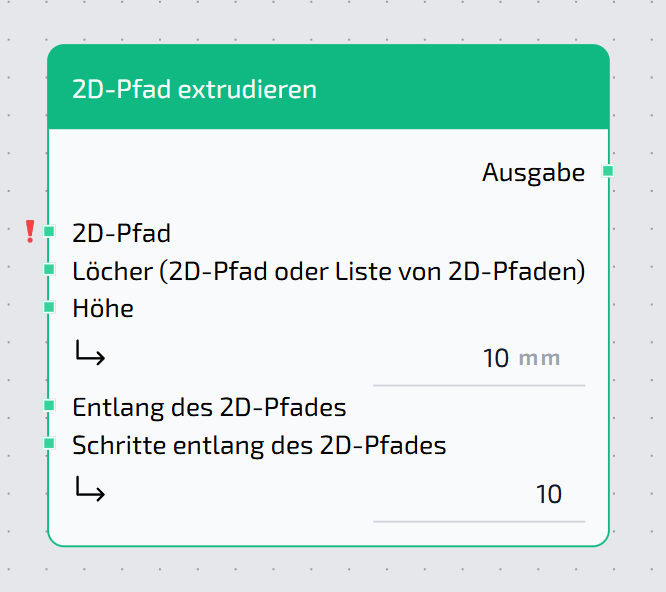

Die 2D-Pfad extrudieren-Node macht aus einem 2D-Pfad ein 3D-Objekt. Der Pfad kann einfach in die dritte Dimension gehoben werden oder kann entlang eines anderen 2D-Pfades extrudiert werden.
Inputs
| Eingabename | Typ | Beschreibung | Standardwert | Erforderlich |
|---|---|---|---|---|
2D-Pfad | 2D-Pfad | Der zu extrudierende 2D-Pfad | - | Ja |
Löcher (2D-Pfad oder Liste von 2D-Pfad) | Liste, 2D-Pfad | Die Löcher müssen in dem 2D-Pfad liegen | - | Nein |
Höhe | Zahl | Gibt an wie hoch der 2D-Pfad in die dritte Dimension gezogen werden soll | 10 | Nein |
Entlang des 2D-Pfades | 2D-Pfad | Falls verbunden, wird der 2D-Pfad nicht gerade nach oben, sondern entlang dieses 2D-Pfades extrudiert. Die Eingabe zur "Höhe" wird dann ignoriert. Nur wenn entlang eines 2D-Pfades extrudiert wird, wird die Eingabe "Schritte entlang des 2D-Pfades" relevant | - | Nein |
Schritte entlang des 2D-Pfades | Zahl | Gibt an wie viele Unterteilungen gemacht werden um sich dem 2D-Pfad anzupassen. Die Unterteilungen werden in einem gleichmäßigen Abstand gesetzt | - | Nein |
Eingabedetails
2D-Pfad
Der zu extrudierende 2D-Pfad.
Löcher (2D-Pfad oder Liste von 2D-Pfad)
Die Löcher müssen in dem 2D-Pfad liegen. Kann ein einzelner 2D-Pfad oder eine Liste von 2D-Pfaden sein.
Höhe
Gibt an wie hoch der 2D-Pfad in die dritte Dimension gezogen werden soll. Angabe in Millimeter. Standardmäßig 10 mm. Wird ignoriert, wenn "Entlang des 2D-Pfades" verbunden ist.
Entlang des 2D-Pfades
Falls verbunden, wird der 2D-Pfad nicht gerade nach oben, sondern entlang dieses 2D-Pfades extrudiert. Die Eingabe zur "Höhe" wird dann ignoriert. Nur wenn entlang eines 2D-Pfades extrudiert wird, wird die Eingabe "Schritte entlang des 2D-Pfades" relevant.
Schritte entlang des 2D-Pfades
Gibt an wie viele Unterteilungen gemacht werden um sich dem 2D-Pfad anzupassen. Die Unterteilungen werden in einem gleichmäßigen Abstand gesetzt. Wird nur verwendet, wenn "Entlang des 2D-Pfades" verbunden ist.
Outputs
| Ausgabename | Typ | Beschreibung |
|---|---|---|
Ausgabe | 3D-Objekt | Das aus dem 2D-Pfad erstellte 3D-Objekt |
Ausgabedetails
Ausgabe
Das aus dem 2D-Pfad erstellte 3D-Objekt. Der Pfad wurde entweder gerade nach oben extrudiert oder entlang eines vorgegebenen 2D-Pfades.
Verwandte Nodes
- Extrusion - Extrudiert eine Auswahl aus einem 3D-Objekt
- 2D-Pfad zu Mesh drehen - Dreht einen 2D-Pfad um die y-Achse
