Kapsel
Übersicht

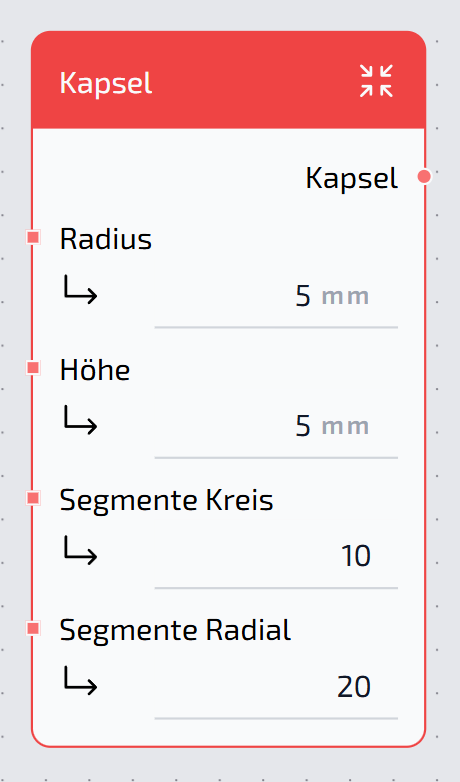

Die Kapsel-Node erstellt eine dreidimensionale Kapselform, die aus einem zylindrischen Mittelteil und zwei halbkugelförmigen Enden besteht. Diese Form kombiniert die Eigenschaften eines Zylinders mit abgerundeten Kappen und ist ideal für die Erstellung von organischen oder abgerundeten Objekten.
Die Kapsel kann durch Radius und Höhe angepasst werden und bietet die Möglichkeit, die Segmentierung sowohl für den kreisförmigen Querschnitt als auch für die radiale Unterteilung zu definieren. Dies ermöglicht eine präzise Kontrolle über die Geometrie-Dichte und die Rundheit der Kapsel.
Inputs
| Eingabename | Typ | Beschreibung | Standardwert | Erforderlich |
|---|---|---|---|---|
Radius | Zahl | Der Radius der Kapsel in Millimeter | 5 | Nein |
Höhe | Zahl | Die Höhe der Kapsel in Millimeter | 5 | Nein |
Segmente Kreis | Zahl | Anzahl der Segmente im kreisförmigen Querschnitt | 10 | Nein |
Segmente Radial | Zahl | Anzahl der radialen Segmente entlang der Höhe | 10 | Nein |
Eingabedetails
Radius
Definiert den Radius der Kapsel. Der Radius bestimmt sowohl den Durchmesser des zylindrischen Mittelteils als auch den Radius der halbkugelförmigen Enden. Positive Werte erzeugen eine Kapsel mit dem angegebenen Radius. Wenn der Wert leer gelassen wird, wird der Standardwert von 5 verwendet. Der Radius darf nicht 0 sein!
Höhe
Definiert die Höhe der Kapsel entlang der vertikalen Achse. Die Höhe bestimmt die Länge des zylindrischen Mittelteils zwischen den beiden halbkugelförmigen Kappen. Positive Werte erzeugen eine Kapsel mit der angegebenen Höhe. Wenn der Wert leer gelassen wird, wird der Standardwert von 5 verwendet. Die Höhe darf nicht 0 sein!
Segmente Kreis
Bestimmt die Anzahl der Unterteilungen im kreisförmigen Querschnitt der Kapsel. Höhere Werte erzeugen einen runderen Querschnitt, erhöhen jedoch die Anzahl der Punkte und Flächen. Wenn der Wert leer gelassen wird, wird der Standardwert von 10 verwendet.
Segmente Radial
Bestimmt die Anzahl der radialen Segmente entlang der Höhe der Kapsel. Dies beeinflusst die Unterteilung sowohl des zylindrischen Mittelteils als auch der halbkugelförmigen Enden. Höhere Werte erzeugen eine glattere Oberfläche, erhöhen jedoch die Anzahl der Punkte und Flächen. Wenn der Wert leer gelassen wird, wird der Standardwert von 10 verwendet.
Outputs
| Ausgabename | Typ | Beschreibung |
|---|---|---|
Kapsel | 3D-Objekt | Eine dreidimensionale Kapselform |
Ausgabedetails
Kapsel
Das ausgegebene 3D-Objekt ist eine Kapselform mit einem zylindrischen Mittelteil und zwei halbkugelförmigen Enden. Die Anzahl der Segmente bestimmt die Unterteilung der Geometrie und beeinflusst sowohl die Rundheit als auch die Anzahl der Punkte und Flächen.
Verwandte Nodes
- Kugel - Erstellt eine vollständige Kugel
- Zylinder - Erstellt einen Zylinder
- Kegel - Erstellt einen Kegel
