2D-Pfad zu Mesh drehen
Übersicht

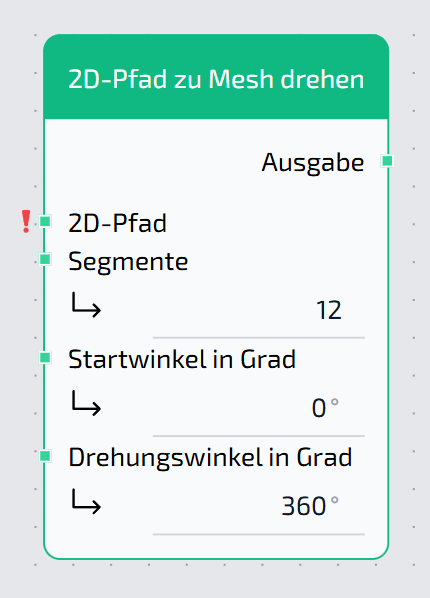

Die 2D-Pfad zu Mesh drehen-Node dreht einen 2D-Pfad um die y-Achse um ein 3D-Objekt zu erzeugen.
Wenn die Standardeinstellungen verwendet werden, insbesondere ein Drehungswinkel von 360°, entsteht ein 3D-Objekt, das optisch wie ein geschlossenes Volumen aussieht. Wenn man dieses jedoch in die Boolean-Node eingeben will, kommt es zu einem Fehler, da das Volumen technisch/mathematisch nicht abgeschlossen ist. Verwende die Punkte zusammenführen-Node um aufeinanderliegende Punkte zusammenzuschweißen und somit das Volumen abzuschließen.
Inputs
| Eingabename | Typ | Beschreibung | Standardwert | Erforderlich |
|---|---|---|---|---|
2D-Pfad | 2D-Pfad | Der zu drehende 2D-Pfad | - | Ja |
Segmente | Zahl | Anzahl der Segmente für die Drehung | 12 | Nein |
Startwinkel in Grad | Zahl | Der Startwinkel für die Drehung | 0 | Nein |
Drehungswinkel in Grad | Zahl | Der Winkel um den gedreht werden soll | 360 | Nein |
Eingabedetails
2D-Pfad
Der zu drehende 2D-Pfad. Der Pfad wird um die y-Achse gedreht.
Segmente
Anzahl der Segmente für die Drehung. Mehr Segmente ergeben eine glattere Oberfläche, benötigen jedoch mehr Rechenleistung. Standardmäßig 12 Segmente.
Startwinkel in Grad
Der Startwinkel für die Drehung. Standardmäßig 0°.
Drehungswinkel in Grad
Der Winkel um den gedreht werden soll. Standardmäßig 360°, was eine vollständige Umdrehung bedeutet.
Outputs
| Ausgabename | Typ | Beschreibung |
|---|---|---|
Ausgabe | 3D-Objekt | Das aus dem 2D-Pfad erstellte 3D-Objekt |
Ausgabedetails
Ausgabe
Das aus dem 2D-Pfad erstellte 3D-Objekt durch Drehung um die y-Achse.
Hinweise
Wenn die Standardeinstellungen verwendet werden, insbesondere ein Drehungswinkel von 360°, entsteht ein 3D-Objekt, das optisch wie ein geschlossenes Volumen aussieht. Wenn man dieses jedoch in die Boolean-Node eingeben will, kommt es zu einem Fehler, da das Volumen technisch/mathematisch nicht abgeschlossen ist. Verwende die Punkte zusammenführen-Node um aufeinanderliegende Punkte zusammenzuschweißen und somit das Volumen abzuschließen.
Verwandte Nodes
- 2D-Pfad extrudieren - Macht aus einem 2D-Pfad ein 3D-Objekt
- Boolean - Führt Boolean-Operationen durch
- Punkte zusammenführen - Fügt nahe beieinander liegende Punkte zusammen
