Indikator: Pfeil
Übersicht

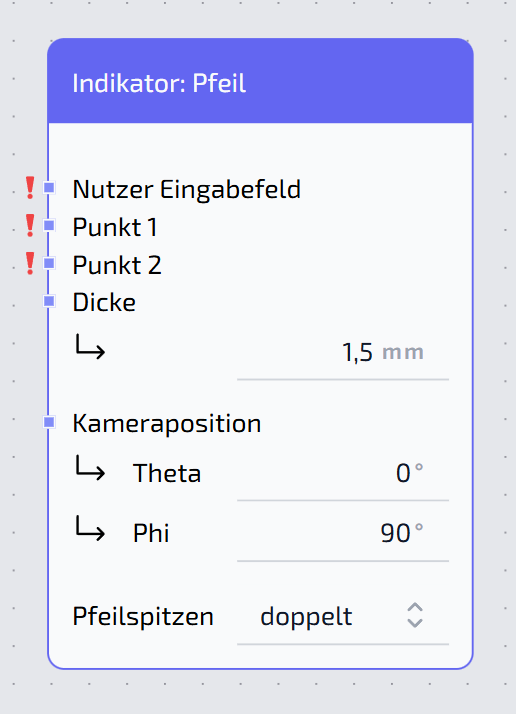

Die Indikator: Pfeil-Node zeigt einen Pfeil-Indikator an, um zu veranschaulichen welche Distanz ein Eingabefeld genau verändert. Ein Pfeil ist oft aussagekräftiger als die reine Benennung eines Eingabefeldes.
Indikatoren heben das Nutzererlebnis auf ein ganz neues Level! Verwende sie um zu veranschaulichen welche Distanz ein Eingabefeld genau verändert.
Inputs
| Eingabename | Typ | Beschreibung | Standardwert | Erforderlich |
|---|---|---|---|---|
Nutzer Eingabefeld | Nutzer Eingabefeld | Der Indikator wird angezeigt sobald der Nutzer auf dieses Eingabefeld drückt | - | Ja |
Punkt 1 | 3D-Vektor | Der Pfeil beginnt hier | - | Ja |
Punkt 2 | 3D-Vektor | Der Pfeil endet hier | - | Ja |
Dicke | Zahl | Gibt an wie dick der Pfeil sein soll | 1,5 | Nein |
Kameraposition | 2D-Vektor | Die Kamera rotiert automatisch auf diese Kugelkoordinaten Position sobald der Indikator angezeigt wird | [0, 90] | Nein |
Eingabedetails
Nutzer Eingabefeld
Der Indikator wird angezeigt sobald der Nutzer auf dieses Eingabefeld drückt. Verbinde hier ein Eingabefeld, z.B. von einer Zahl-Node oder Checkbox-Node.
Punkt 1
Der Pfeil beginnt hier. Ein 3D-Vektor, der den Startpunkt des Pfeils definiert.
Punkt 2
Der Pfeil endet hier. Ein 3D-Vektor, der den Endpunkt des Pfeils definiert.
Dicke
Gibt an wie dick der Pfeil sein soll. Angabe in Millimeter. Standardmäßig 1,5 mm.
Kameraposition
Die Kamera rotiert automatisch auf diese Kugelkoordinaten Position sobald der Indikator angezeigt wird. Standardmäßig [0°, 90°].
Parameter
| Parametername | Typ | Beschreibung | Standardwert |
|---|---|---|---|
Pfeilspitzen | Dropdown | Soll der Pfeil auf beide Punkte zeigen, auf nur einen Punkt zeigen oder gar keine Pfeilspitze haben? Optionen: "doppelt", "einfach", "kein Pfeil" | doppelt |
Parameterdetails
Pfeilspitzen
- doppelt: Der Pfeil zeigt auf beide Punkte (Punkt 1 und Punkt 2).
- einfach: Der Pfeil zeigt nur auf einen Punkt (Punkt 2).
- kein Pfeil: Der Pfeil hat keine Pfeilspitze.
Outputs
Diese Node hat keine Outputs.
Beispiel-Verwendung

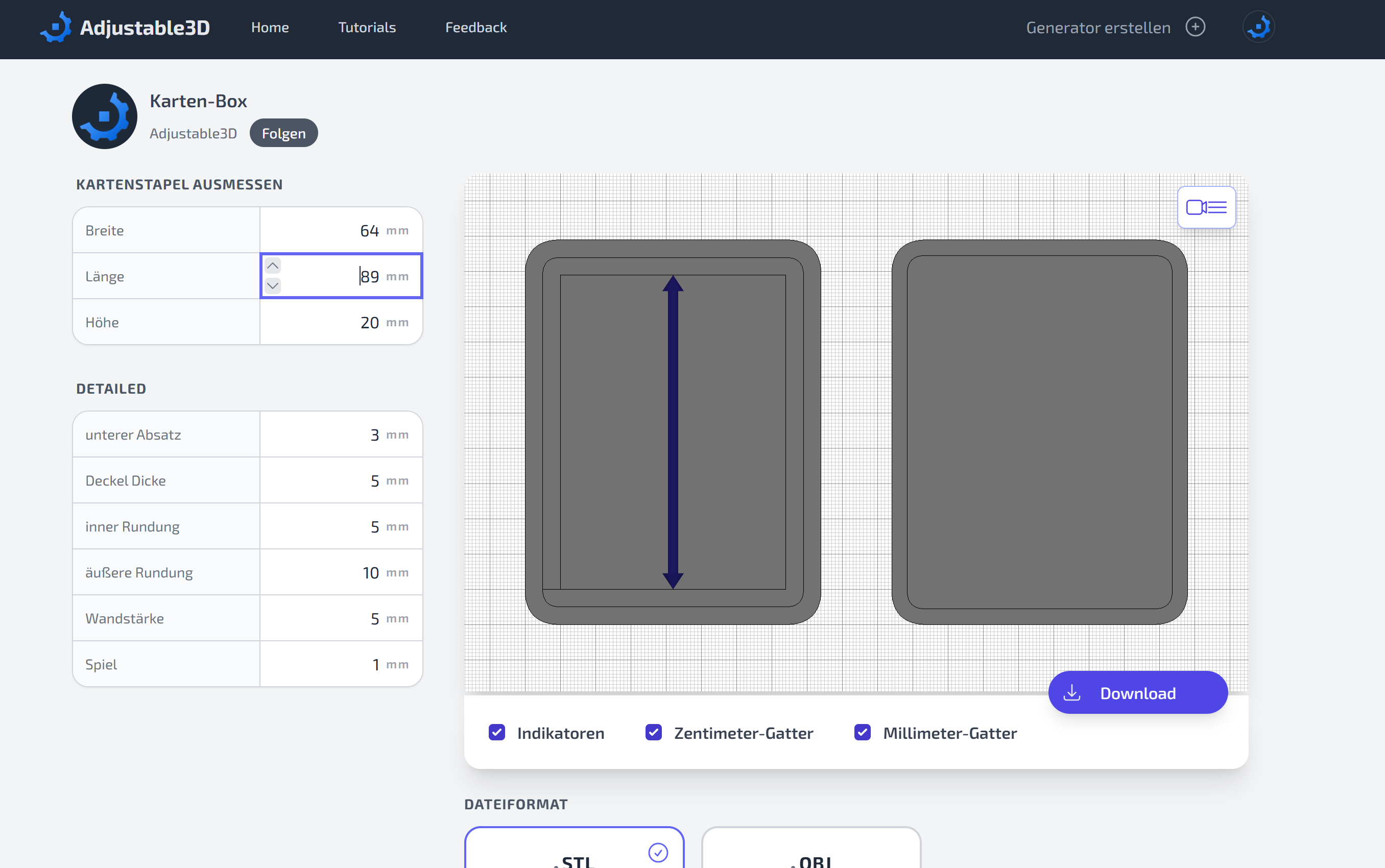

Dieses Beispiel zeigt, wie der Pfeil-Indikator verwendet wird, um die Distanz eines Eingabefeldes zu veranschaulichen. In dem Beispiel ist die Länge nämlich nur die Länge des Kartenstapels, nicht des Modells.
Verwandte Nodes
- Zahl - Erstellt ein Eingabefeld für eine Zahl
- Checkbox - Erstellt eine Checkbox
- Coole Start-Animation - Fügt eine Animation hinzu
